PERENCANAAN GEOMETRIK JALAN RAYA, TEBAL PERKERASAN LENTUR SERTA DRAINASE RUAS JALAN BUNGO TANJUNG – TELUK TAPANG (STA 380+000 - STA 385+000) KABUPATEN PASAMAN BARAT

Syamsul Irsyad, Irsyad and Eva, Rita (2023) PERENCANAAN GEOMETRIK JALAN RAYA, TEBAL PERKERASAN LENTUR SERTA DRAINASE RUAS JALAN BUNGO TANJUNG – TELUK TAPANG (STA 380+000 - STA 385+000) KABUPATEN PASAMAN BARAT. Diploma thesis, UNIVERSITAS BUNG HATTA.

[img] Text
Cover, Lembar Pengesahan, persetujuan, Abstrak, Kata Pengantar, Daftar isi, BAB I.pdf

Download (1MB)
[img] Text

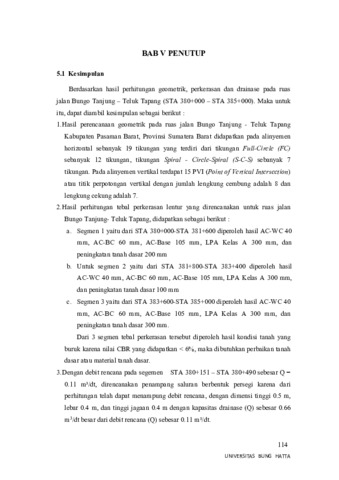

Kesimpulan, Saran, Daftar Pustaka.pdf

Download (572kB)
[img] Text
Full Text, dan Lampiran..pdf
Restricted to Repository staff only

Download (11MB)

Abstract

Ruas jalan Bungo Tanjung – Teluk Tapang Kabupaten Pasaman Barat Provinsi Sumatera Barat merupakan akses jalan menuju pelabuhan Teluk Tapang.Untuk itu dilakukan perencanaan geometrik, perkerasan dan drainase dengan menggunakan Tata Cara Perencanaan Geometrik Jalan Antar Kota No.038/TBM/1997, MDPJ No.04/SE/Db/2017 dan Tata Cara Perencanaan Drainase Permukaan Jalan modul tahun 2016. Data yang digunakan data primer untuk mengetahui lebar jalur, bahu jalan, jenis lapisan perkerasan dan kondisi drainasenya. Data sekunder yaitu data LHR, CBR, Topografi, dan Hidrologi. Hasil perencanaan geometrik alinyemen horizontal didapat 12 tikungan FC dan 7 tikungan SCS. Pada alinyemen vertikal didapati 8 lengkung cembung dan 7 lengkung cekung. Untuk tebal perkerasan segmen 1 (STA 380+000- STA 381+600) diperoleh AC-WC 40mm, AC-BC 60mm, AC-Base 105mm, LPA kelas A 300mm dan peningkatan tanah dasar 200mm. Untuk segmen 2 (STA 381+800- STA 383+000) AC-WC 40mm, AC-BC 60mm, AC-Base 105mm, LPA kelas A 300mm dan peningkatan tanah dasar 100mm, sedangkan Segmen 3 (STA 383+600- STA 385+000) AC-WC 40mm, AC-BC 60mm, AC-Base 105mm, LPA kelas A 300mm dan peningkatan tanah dasar 300mm. Hasil perencanaan drainase di lapangan penampang saluran persegi dengan dimensi h = 0.5 m dan b = 0.4 m dapat menampung debit sebesar 0.66m³/detik, lebih besar dari debit rencana yaitu 0.11m³/detik.

Item Type: Thesis (Diploma)
Subjects: T Technology > TA Engineering (General). Civil engineering (General)
Divisions: Fakultas Teknik Sipil dan Perencanaan > Teknik Sipil
Depositing User: Teknik Sipil FTSP
Date Deposited: 14 Mar 2023 02:09
Last Modified: 14 Mar 2023 02:09
URI: http://repo.bunghatta.ac.id/id/eprint/12590
