ANALISAPENGARUHPENGGABUNGAN BAHAN PENGISI GRAFIT TERHADAP SIFAT KONDUKTIFITAS LISTRIK DAN KEKERASAN MATERIAL POLIMER KONDUKTIF

Hermansyah, Pratama and Hendra, Suherman (2023) ANALISAPENGARUHPENGGABUNGAN BAHAN PENGISI GRAFIT TERHADAP SIFAT KONDUKTIFITAS LISTRIK DAN KEKERASAN MATERIAL POLIMER KONDUKTIF. Diploma thesis, Universitas Bung Hatta.

	Text 2. SKRIPSI HERMANSYAH PRATAMA-COVER TO BAB I.pdf Download (1MB)

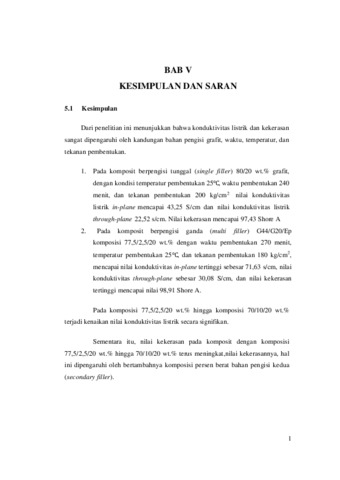

	Text 3. SKRIPSI HERMANSYAH PRATAMA-BAB V TO DAFTAR PUSTAKA.pdf Download (237kB)
	Text 1. SKRIPSI HERMANSYAH PRATAMA-FULL TEXT.pdf Restricted to Repository staff only Download (2MB)

Abstract

Kebutuhan materialkonduktifuntuk perangkat elektronik seperti sensor, touchscreen, Light Emitting Diode (LED), Electromagnetic Interference (EMI) shielding, antistatic packaging, dan supercapacity semakin meningkat seiring dengan pesatnya perkembangan teknologi informasi dan komunikasi.Penelitian ini menghasilkan material kompositpolimer konduktifyang mempunyai konduktivitas listrik dan sifat mekanik yang dibutuhkan.Penelitian menggunakan kandungan bahan pengisi konduktif sebesar 80wt%, 77,5wt%, 75wt%,72,5wt%dan 70wt%, dengan bahan pengisipertama yaitu Resin Epoksi dan Hardener, lalu bahan pengisi keduayaitu Grafit. Pada komposit berpengisi tunggal (single filler) 80/20 wt.% grafit, dengan kondisi temperatur pembentukan 25°C, waktu pembentukan 240 menit, dan tekanan pembentukan 200 kg/cm2. Pada komposit berpengisi ganda (multi filler) G44/G20/Ep komposisi 77,5/2,5/20 wt.% dengan waktu pembentukan 270 menit, temperatur pembentukan 25°C, dan tekanan pembentukan 180 kg/cm2.

Actions (login required)

View Item
