ANALISA KEKUATAN TEKAN MATERIAL HAp – BOROSILIKAT DI SINTERING DENGAN SUHU 1000° C DENGAN VARIASI KOMPOSISI DAN GAYA TEKAN PADA CETAKAN

Herix, Wahmi Septorasi and Burmawi, Burmawi and Suryadimal, Suryadimal (2018) ANALISA KEKUATAN TEKAN MATERIAL HAp – BOROSILIKAT DI SINTERING DENGAN SUHU 1000° C DENGAN VARIASI KOMPOSISI DAN GAYA TEKAN PADA CETAKAN. Diploma thesis, UNIVERSITAS BUNG HATTA.

	Text COVER- BAB I.pdf Download (207kB)

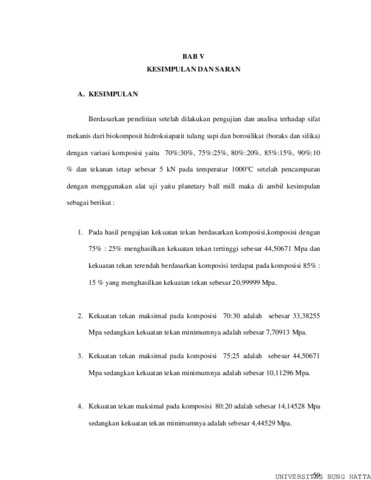

	Text BAB V- DP.pdf Download (282kB)
	Text FULL TEKS.PDF Restricted to Repository staff only Download (762kB)

Abstract

Penggunaan hidroksiapatit sebagai material gfatt tulang terus meningkat. Untuk memanfaatkan hidroksiapatit sering dibentuk menjadi biokomposit. Pembentukan biokomposit Hidroksiapatit dimaksudkan untuk mengatasi kelemahan Hidroksiapatit yang bersifat rapuh. Unsur yang ditambahklan dalam pembentukan Hidroksiapatit ini adalah Borosilikat(Boraks dan Silika). Pencampuran material ini diatur dengan komposisi tertentu dengan menggunakan alat yaitu Ball Milling. Untuk membentuk spesimen uji maka, dilakukan pencetakan dengan gaya penekanan sebesar 5 kN kemudian diberi suhu sintering sebesar 1000º C. Untuk mengetahui nilai kekuatan tekan dari biokomposit hidroksiapatit dan borosilikat maka dilakukan pengujian, yaitu pengujian Kekuatan Tekan. Dari hasil pengujian kekuatan tekan didapatkan nilai optimum untuk pembentukan hidroksiapatit yaitu pada komposisi 75%:25% dengan nilai kekuatan tekan sebesar 44,50 Mpa dan memberikan nilai Modulus Elastisitas sebesar 5295,865 Mpa. Hal ini memberikan kesimpulan bahwa penambahan borosilikat dalam pembentukan biokomposit tidak merubah struktur kimia dari hidroksiapatit. KATA KUNCI : Biokomposit, Hidroksiapatit, Borosilikat, Kekuatan Tekan, Sintering

Actions (login required)

View Item
