ANALISIS SPRINGBACK PADA PROSES V-BENDING BAJA ST37 DENGAN PENERAPAN HEAT TREATMENT QUENCHING

Gima, Ibrahim and Yovial, Mahyoeddin (2024) ANALISIS SPRINGBACK PADA PROSES V-BENDING BAJA ST37 DENGAN PENERAPAN HEAT TREATMENT QUENCHING. Diploma thesis, Universitas Bung Hatta.

	Text BAB I Gima Ibrahim.pdf Download (734kB)

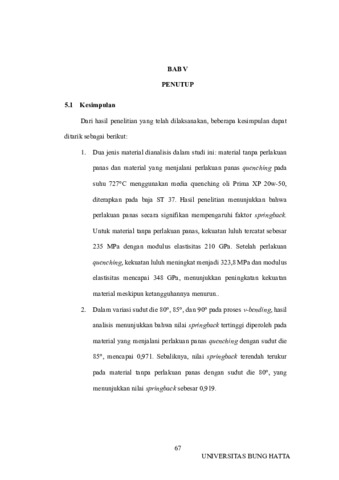

	Text BAB V Gima Ibrahim.pdf Download (203kB)
	Text Skripsi Gima Ibrahim Full Text.pdf Restricted to Repository staff only Download (2MB)

Abstract

Penelitian ini menganalisis fenomena springback pada proses V-Bending baja ST 37 dengan penerapan perlakuan panas quenching. Springback adalah perubahan bentuk elastis yang terjadi setelah proses pembengkokan logam, yang dapat memengaruhi kualitas produk akhir. Baja ST 37, yang mengandung kadar karbon 0,15%, dipilih sebagai material uji karena sifat mekanisnya yang baik dan kemudahannya dalam dibentuk. Dalam studi ini, dilakukan eksperimen menggunakan baja ST 37 yang diberi perlakuan panas quenching pada suhu 727°C dengan oli Prima XP 20W-50 sebagai media pendingin. Pengujian dilakukan dengan variasi sudut die 80˚, 85˚, dan 90˚ untuk mengevaluasi pengaruh quenching terhadap tingkat springback. Hasil penelitian menunjukkan bahwa perlakuan panas quenching secara signifikan memengaruhi sifat mekanis baja ST 37, meningkatkan kekuatan luluh dari 235 MPa menjadi 323.8 MPa dan modulus elastisitas dari 210 GPa menjadi 348 GPa. Material yang mengalami perlakuan quenching menunjukkan penurunan nilai springback dibandingkan dengan material tanpa perlakuan. Pada sudut die 85˚, material yang di quenching memiliki nilai springback tertinggi sebesar 0.971, sedangkan material tanpa perlakuan pada sudut die 80˚ memiliki nilai springback sebesar 0.919. Penggunaan quenching terbukti efektif dalam mengurangi efek springback dan menghasilkan produk dengan kualitas yang lebih baik. Kata kunci: Springback, V-Bending, Baja ST 37, Quenching, Heat Treatment.

Actions (login required)

View Item
